BAKER HUGHES의 Electric Turning Tool
FutureDrive® NG는 가스 터빈 엔진의 보어 스코프 검사의 자동화를 가능하도록 합니다.
다수의 작업자가 필요한 검사 환경을 한 명의 기술자가 보어스코프 검사를 수행할 수 있도록 돕습니다.
FutureDrive NG를 사용하면 버튼이나 풋스위치를 눌러 블레이드에서 블레이드로 이동하거나 각 블레이드가 보어스코프를 통해 검사가 가능하게 되어지며 자동 밒 수동으로 검사할 수 있습니다.
블레이드의 움직임을 정밀하게 판단하여 검사가 가능하며, 어떤 블레이드가 작업 반경에 나타나는지 자동적으로 판단하여 모든 블레이드 섹션을 검사할 수 있습니다.
작업자는 이동 피드와 일시 중지 길이를 완벽하게 제어하고 각 블레이드가 정지하는 정확한 위치를 설정하도록 돕습니다.
손상된 블레이드 미리 파악이 가능하며, 모든 작업은 엔진 검사 단계에서 주석으로 표시된 블레이드를 기억합니다. 이러한 주석표시된 블레이드는 나중에 검토할 수 있도록 변환할 수 있습니다.
옵션인 무선 핸드 컨트롤은 케이블을 추적하지 않고도 stage에서 stage로 쉽게 이동할 수 있으며 편리한 핸드스위치와 풋스위치는 한 손이나 핸즈프리 조작이 가능합니다.
Key Solution Charateristics
안전하고 편리한 동력 장치
- 컴포넌트에 전원을 공급, 텍스트 비디오 오버레이를 생성, 소프트웨어 업그레이드는 USB를 통해 가능합니다.
- 본 장치는 110V ~ 240V AC 콘센트로 호환가능하며, 자체적인 전압 선택이 가능합니다.
- 동력장치에는 엔진신호, 스테이지 및 블레이드 정보를 오버레이하기 위해 비디오 보어스코프와 연결됩니다.

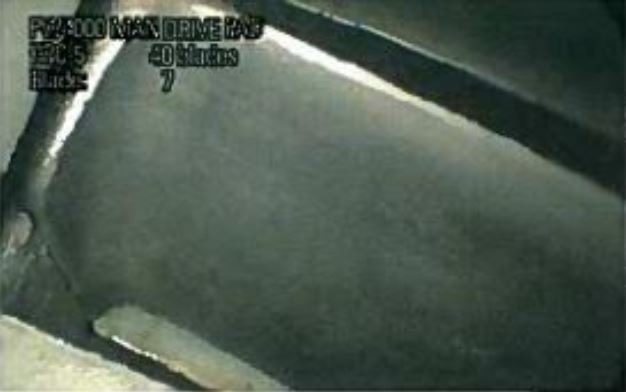

비디오 오버레이의 유용성
비디오 오버레이는 검사장치를 통한 검사대상에 대한 녹화가 이루어지는 경우에 매우 유용합니다.

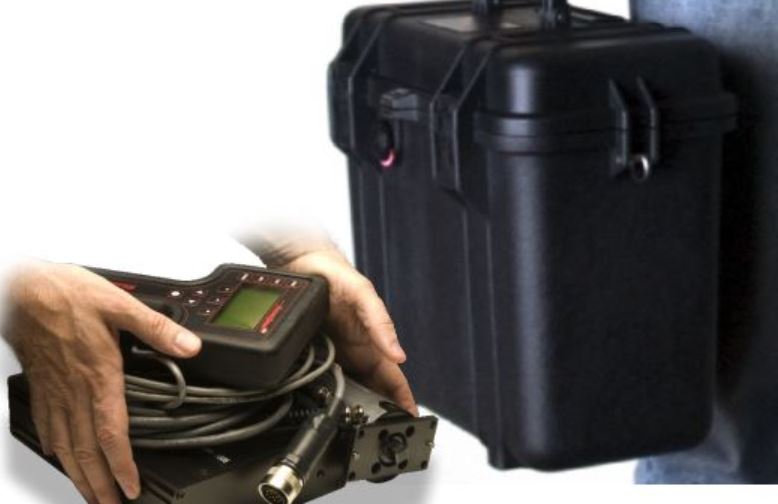

사용이 편한 LongSteer Case
- 뛰어난 방수성을 포함한 가볍고 휴대성이 뛰어난 전용 케이스
- 시스템 케이스(케이블 포함)의 무게는 약 9.5kg에 불과
유 무선 사용이 가능한 Turning Tool 핸드컨트롤러
무선 및 유선 핸드 콘트롤 기능이 탑재되어 있어 편리한 조작이 가능합니다.
무선 모델은 케이블과 함께 또는 케이블 없이 사용이 가능합니다.
뛰어난 검사의 효율성
각 단계에서 수동, 블레이드 바이 블레이드 또는 단순 자동화된 검사 결과를 확인 할 수 있습니다.
새로운 소형 모터를 탑재한 Perator를 통하여 보어스코프를 통해 속도, 지연 및 블레이드 위치를 완벽하게 제어할 수 있습니다.
Turning Tool Set 구성
POWER UNIT & AC CABLE
HAND CONTROL & CABLE
FOOT/HAND SWITCH & CABLE
DRIVE MOTOR & CABLE
CARRYING CASE
SETUP
특정한 엔진 연결 지점을 연결하기 위한 각각의 어댑터를 선택할 수 있습니다.
- 수동 드라이브 패드
- 시작 패드
- 유압 패드
특징
핸드&풋 스위치를 케이블을 통해 간편하게 사용할 수 있습니다.
편리한 핸드 컨트롤러
간편한 핸드컨트롤러 버튼을 통해 다양한 기능을 활용할 수 있습니다.
- Engine
- Stage
- Move
- Setup
- 3Cursor Button
- Select & Rotate Engine
- Enter Button
뛰어난 검사 수행 능력
Backlash 기능을 통한 기어트레인의 느슨한 기어의 톱니를 보정
양방향 엔진에 대한 Backlash 보정 기능
각각의 검사 전 Backlash 보정 필요
JOG 모드
수동으로 엔진 회전
블레이드 보기 설정
구동축을 변속 장치와 정렬
