Gas Turbine Compressor

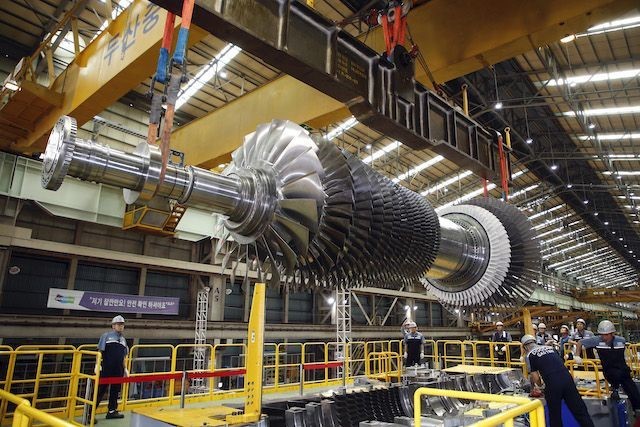

가스 터빈은 압축기, 연소실(또는 가열기), 터빈의 세 부분으로 구성됩니다.
압축기에서 공기(또는 가스)를 일정 압력까지 압축한 후, 이 가압된 공기 속에서 연료를 연소시키거나 외부에서 공기를 가열하여 온도를 상승시킵니다. 이후 고온·고압의 가스가 터빈을 통과하면서 팽창하여 일을 발생시키며, 이 중 일부는 압축기를 구동하는 데 사용되고 남은 출력이 외부로 제공되는 열기관의 한 형태입니다.
연료를 압축된 공기와 함께 연소시키는 방식을 내연식 가스 터빈 또는 오픈 사이클 가스 터빈(open cycle gas turbine) 이라고 하며, 외부에서 공기를 가열하는 방식을 외열식 가스 터빈 또는 클로즈드 사이클 가스 터빈(closed cycle gas turbine) 이라고 합니다.
Turbine Blade 내부의 균열 및 상태검사
연소터빈(Combustion Turbine, CT) 발전소의 컴프레셔는 장시간 동작 및 외부 요인으로 인해 팽창과 수축이 반복되면서, 회전하는 터빈 블레이드가 케이싱(Casing)과 마찰을 일으켜 손상이 발생합니다.

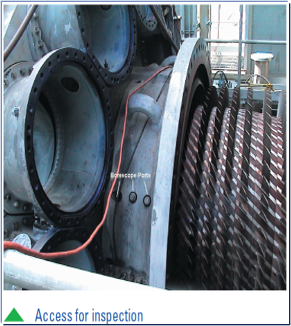

Rubbing(문질러져 손상이 가는 현상)이 계속 발생할 시, 터빈이 제대로 작동을 하지 않고 터빈을 장시간 정지시켜 검사를 하게 되면, 큰 손해가 야기될 수 있습니다. 일반적으로 발전소 터빈은 양쪽 각각의 방향에 borescope ports가 있어 내시경을 삽입하여 내부를 검사 할 수 있습니다.

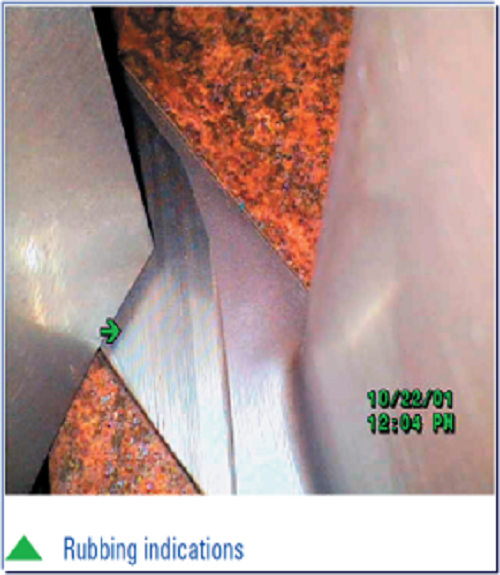

Blade Rubbing
Rubbing(문질러져 손상이 가는 현상)이 계속 발생할 시, 터빈이 제대로 작동을 하지 않고 터빈을 장시간 정지시켜 검사를 하게 되면, 큰 손해가 야기될 수 있습니다.일반적으로 발전소 터빈은 양쪽 각각의 방향에 borescope ports가 있어 내시경을 삽입하여 내부를 검사 할 수 있습니다.
