육군 헬기 Apache AH-64 Model

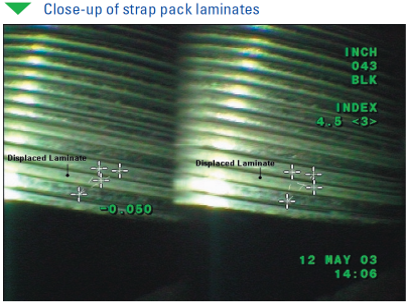

헬기 회전체의 Strap Pack 라미네이트 마모 및 파손 정도 확인후 파손부위 단차측정을 위해 Stereo 측정이 가능한 내시경을 사용하였습니다.
아래의 예시처럼 일반적인 Visual Inspection 검사뿐만 아니라 길이, 깊이, 면적, 깊이프로필 등 다양한 측정이 가능한 Stereo Measurement (스테레오 측정)기능을 군 헬기 및 항공기 검사에 매우 유용하게 활용할 수 있습니다.
육군 헬기
해당 Strap Pack의 사진은 헬기의 블레이드가 연결되었을 때 회전체가 비틀거리는 것에 대한 부하 전달 역할을 합니다.
Strap Pack은 여러개의 라미네아트를 단차가 있게 겹쳐 쌓아서 만들어 지는데, 이 라미네이트가 마모되거나 파손될 경우 헬기가 공중에서 위상 유지를 하는데 문제가 발생할 수 있습니다.
해당 사진의 라미네이트의 경우 겹겹이 쌓아진 라미네이트의 변위가 0.02 in 이상일 경우 교체 및 수리를 하여야 했습니다.
