항공기 엔진에 적용이 가능한 산업용 내시경
항공 운항에 대한 수요가 증가하는 현대의 흐름에 따라 항공기 생산량이 늘어나고 기존의 기체에 대한 유지와 보수의 수요도 증가하고 있습니다. 이에 따라 환경 보호 및 친환경에 대한 요구가 대두되고 있는 최근의 항공우주산업계의 가장 큰 이슈는 탄소 배출을 줄일 수 있는 방법을 찾을 것을 요구하고 있는 것이 최근의 추세입니다.
항공우주산업이 앞으로도 발전하며 진보하기 위해서는 기술혁신이 필수적인 선결과제이며, 데이터를 사용하여 보다 스마트하게 작업하여 혁신 프로세스를 가속화할 수 있습니다.
긴 시간 동안 저희 (주)택산이엔지는 Waygate Technologies의 비파괴 검사, Druck 압력 감지 등 강력한 브랜드 포트폴리오를 바탕으로 항공우주 산업의 신뢰할 수 있는 파트너 관계를 구축하였습니다. 저희는 필수적인 지능형 연결 기술을 통해 항공우주 분야의 디지털 전환을 추진하는 데 도움을 줄 수 있는 솔루션을 제공합니다.
또한, OEM과 항공기 제조업체에서 항공사와 MRO 서비스에 이르기까지 항공우주산업이 요구하는 니즈를 안전하고 효율적으로 충족할 수 있도록 다양한 첨단 솔루션을 제공합니다.
APPLICATION
항공엔진 검사시설

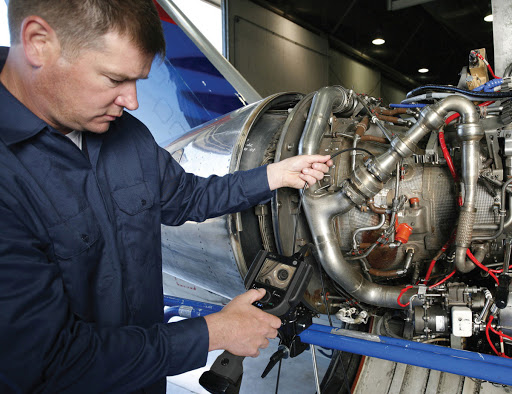

항공기의 경우 한 번의 작은 고장은 수백 명의 생명과 직결되며, 많은 자산의 손실도 뒤따릅니다. 따라서 항공기에서 가장 중요한 엔진부분에 대한 검사가 아주 중요한데, 매번 검사때마다 엔진을 분해, 조립하여 검사를 진행하기엔 비용과 시간이 많이 소모됩니다. 이에 항공기 엔진에 내시경 카메라를 넣어 별도의 분해 조립 없이도 내부의 손상, 부식, 균열에 대한 확인을 진행하며, 내시경의 성능이 우수 할수록 작은 결함까지도 발견할 수 있습니다. Waygate Technologies의 산업용 내시경 제품들은 우수한 광원과 화질로 미세 균열까지도 발견하여 고장을 미연에 방지하는 데 많은 도움을 줍니다.
IAE V2500엔진
IAE V2500엔진의 가스경로 검사는 외경6.1mm XL Vu 측면근거리팁으로 진행 되었습니다.
콤프레셔까지의 진입 각도가 수평이 아니 였기 때문에 Rizid Sleeve가 도움이 되었습니다.

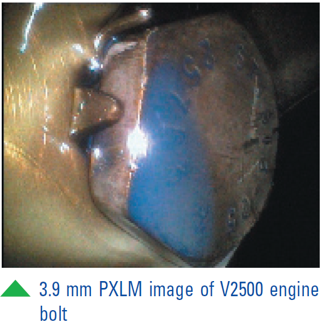

또한 오일 노즐 주변의 볼트 고정 검사도 실행 하였는데, 볼트의 결합이 제대로 되어있지 않은 경우, 오일이 누출될 수 있습니다.
마킬라 18엔진, 슈퍼 퓨마 헬리콥터 검사
비디오 내시경을 통해 헬리콥터 터빈 날개에 금이간 상태임을 파악하여 사고의 위험성을 사전에 예방할 수 있었습니다.
정면 근접 렌즈를 통해서는 필요한 상태 검사에 어려움이 있었던 관계로 측면 근접 렌즈의 사용하여 효율적으로 검사가 가능하였습니다.
타사와 대비하여 가장 선명한 이미지 품질과 동영상 및 이미지를 저장할 수 있는 기능이 주효한 검사 어플리케이션이었습니다.
롤스로이스 RB211 계열 3-shaft 엔진
대부분의 대형 상업용 항공기 엔진에는 서로 다른 속도로 작동하는 두 개의 분리된 터빈/압축기 "Spools"이 있습니다.
RB211과 RB211 롤스로이스 엔진은 매우 유사하며 보어스코프 및 비디오스코프의 검사를 용이하게 하도록 설계되어 있습니다.
따라서 비행기 엔진은 내부 검사를 주기적으로, 때로는 이슈가 발생할때 점검함으로서 비행기의 유지보수를 가능하도록 합니다.
롤스로이스 RB211 계열 3-shaft 엔진(2)
비디오 내시경 및 리지드 보어스코프를 통해서 상용기 엔진 RB211-524 모델과 B747-400 모델은 후면을 통한 검사장비의 삽입이 용이하게 제작되어 내부의 터빈 및 컴프레셔, 블레이드 등의 내부 주요 장치의 유지 보수 검사가 용이하게끔 설계가 되어있습니다. 따라서, 주기적인 검사를 통해 비행기 엔진의 고장 및 운행의 딜레이와 같은 크리티컬한 상황 발생을 사전에 예방할 수 있습니다.
