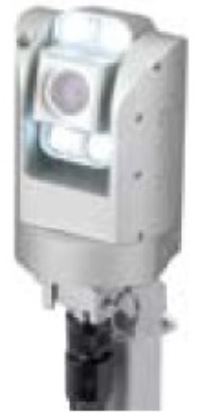

BAKER HUGHES의 Ca-Zoom PTZ 100
BAKER HUGHES사의 Ca-Zoom PTZ 100은 정지 영상과 풀 모션 비디오 캡쳐 기능을 탑재한 Pan-Tilt Zoom Camera 검사장비 입니다.
Compact Flash®을 통한 이동식 저장이 가능하며 레이저 측정 시스템이 탑재되어 정밀한 측정 시스템이 가능합니다. 또한, 이장비는 재측정 소프트웨어를 통해 기존에 측정했던 수치를 기준하여 추가로 측정이 가능합니다.

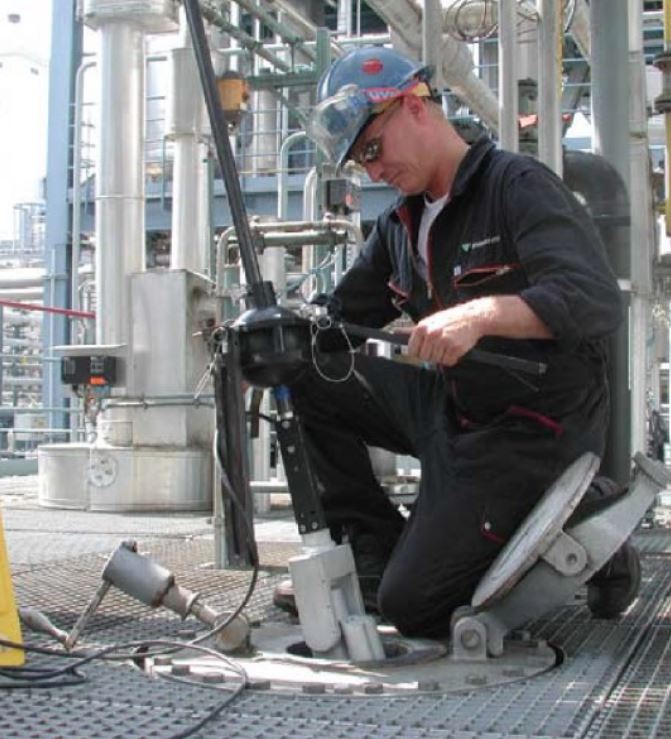

PTZ Camera Ca-Zoom® 라인 제품들의 검사 기술은 탱크나 용기, 파이프라인 또는 핵 동력 장치와 같이 사람이 접근하기 힘든 넓은 지역을 검사하는데 이상적인 장비입니다.
Key Solution Charateristics
뛰어난 광학 성능의 PTZ 100
PTZ 100의 카메라 헤드는 10배의 광학 줌과 4배의 디지털 줌으로 총 40배의 확대가 가능합니다. 게다가 PTZ 100 카메라는 4개의 5W LED 라이트를 장착하여 밝은 빛을 제공합니다.
Ca-Zoom 6.2 디지털 검사 시스템과 Baker Hughes의 검사 기술은 3종류의 카메라 헤드옵션을 제공합니다.
이 옵션은 하나의 기본 플랫폼을 통해 사용자의 검사 능력을 향상시킬 수 있습니다.
내장된 컨트롤 기능과 발전된 iView이미지 관리 플랫폼은 하나의 유닛에 모두 들어가 있습니다.

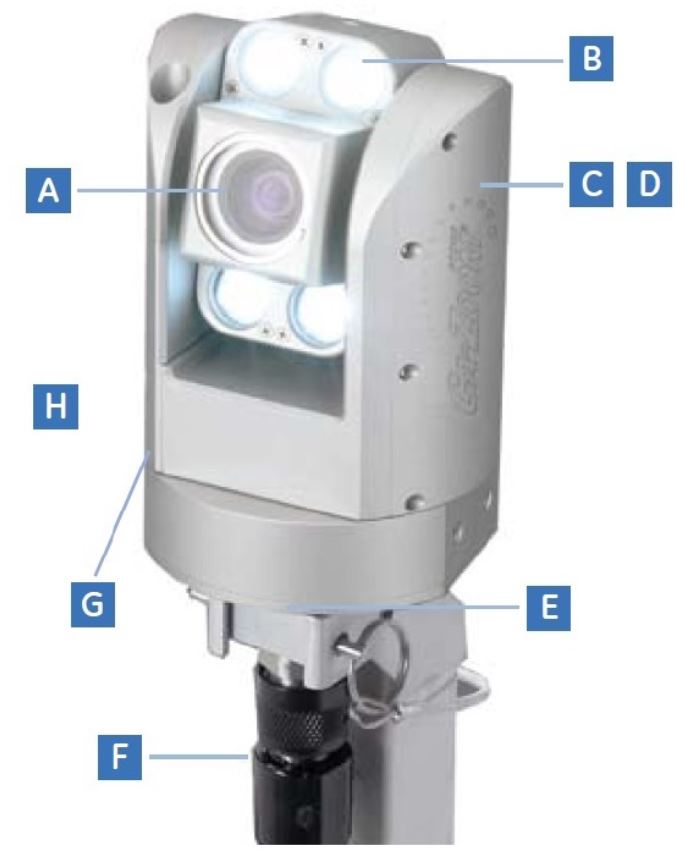

PTZ 100 시스템 하드웨어
A : 카메라 모듈(10배의 광학줌 / 4배의 디지털줌)
B : 고성능 라이트
한 지점이나 수면을 비추는 것도 가능합니다.
터보 램프 모드의 경우 한 채널당 11W
C : 기울기 능력
이론상 : 340º (+/-170º)
광학 WIDE-ANGLE : 총 256º (+/- 128º)
광학 TELE-ZOOM : 총 280º (+/- 140º)
D : Slip-Clutch 메커니즘은 Pan과 Tilt 요소들에게
가해지는 내부 데미지를 막아줍니다.
E : 팬 능력
연속적인 354º (+/- 177º)
F : 결합용 커넥터
안전한 결합을 위한 강철 결합 홈이 달려
무거운 하중도 견디는 수중용 커넥터
G : 기밀구조의 Purge 밸브로 압력이 온전한지 확인
H : Lightweight
양극산화 처리된 알루미늄
또는 옵션의 스테인리스강 하우징
iView 이미지 관리 플랫폼의 특징
멀티 기능의 조이스틱 :
카메라 팬과 틸트, 메뉴 네비게이션을 위한 듀얼 조이스틱
직관적인 drop-down 메뉴 시스템 :
drop-down 메뉴 시스템을 통해 발전된 설정 시스템에 접근
향상된 카메라 설정 :
메뉴에서의 설정을 통해 디지털 줌의 범위, 밝기 정도, 팬과 틸트의 움직임
그리고 카메라의 홈 포지셔닝을 설정할 수 있습니다.
레이저 측정 :
카메라 헤드에 결합된 레이저 악세서리를 제공합니다.
수직면에서의 측정을 위한 기준을 제공합니다.
위치 설정 :
카메라를 원하는 위치에 놓았을 때 그 지점을 홈이나 원점으로 지정할 수 있습니다.
또한, 추가적인 10개의 기본 위치를 설정할 수 있습니다.
이미지 캡쳐 및 저장 :
하나의 버튼만 누르면 이미지를 저장할 수 있습니다.
나눠진 버튼은 오직 일시 정지만을 제공합니다.
파일 관리 :
이미지의 썸네일과 동영상 불러오기 기능을 탑재하고 있는
파일 관리 시스템을 내장하고 있습니다. 또한, 파일 생성 및 이름 변경,
복사, USB 메모리와 내장메모리 사이에서의 파일 이동이 가능합니다.
PTZ Camera 적용 분야
Power & Process : 탱크와 용기 내부, 용접 부위, 부식 부위, 트레이 타워 플로팅 루프, 청결 확인, HVAC, 엘리베이터 등 검사
Nuclear : 탱크와 용기 내부, ALARA, 반응 용기, 온라인 감시, 핵연료 숫자 확인, 액체의 움직임, 제트펌프 등
