항공기 엔진 검사 솔루션

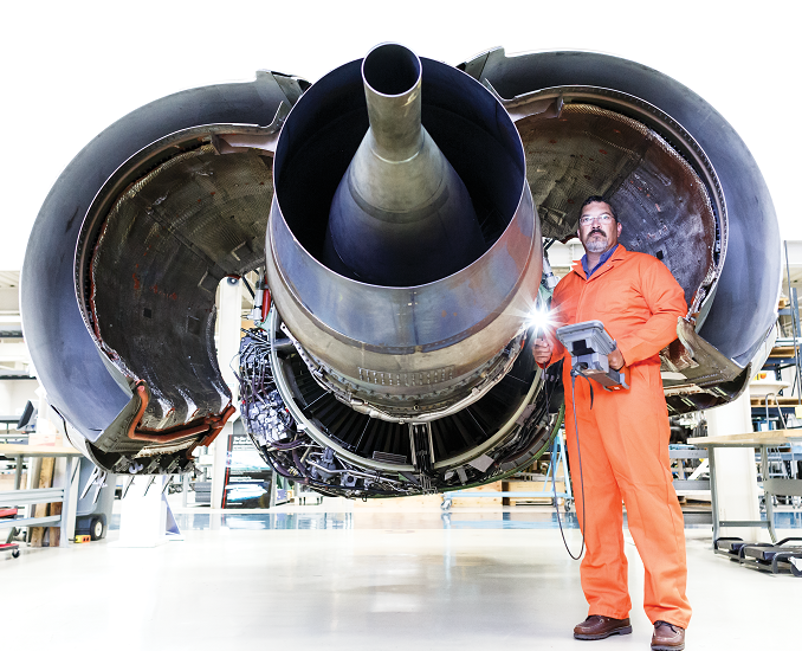

Borescope를 통한 항공기 엔진 검사는 엔진의 기계적 및 열적 손상의 징후 또는 엔진에 치명적인 bird strike 등을 찾아내는데 매우 중요합니다.
Borescope를 통한 검사 대상의 종류는 다양하게 존재하며 대표적인 검사사례는 다음과 같습니다.
- 이물질 손상 검사 (FOD)
- 화산재, 먼지 또는 모래 잔류 검사
- 높은 온도로 인한 엔진 내부 손상 검사
- 블레이드 쪽의 엔진 응력으로 인한 손상 검사
- bird strike로 인한 손상 검사
![](https://techsan-eng.com/data/goodsImages/GOODS1_1603766772.png)
APPLICATION
항공기 엔진의 구조
항공기의 엔진은 크게 LPC, HPC, CC, HPT, LPT로 나눌 수 있으며 각각의 손상 부위에 대한 내시경 검사 적용이 가능합니다.
![](https://techsan-eng.com/data/bbsData/tile_51603767553.jpg)

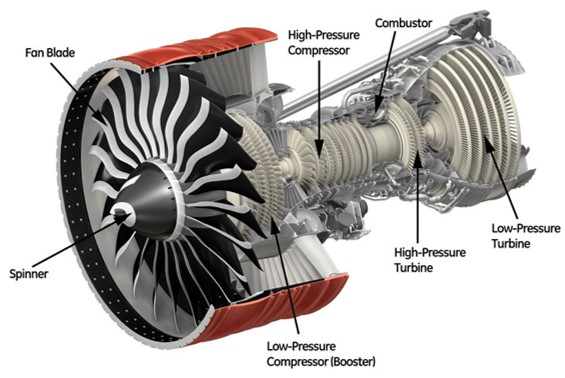

엔진 구조 (LPC, HPC, CC, HPT, LPT의 위치)
엔진 내부 손상 실제 사례 (1)
항공기 엔진에서 다양한 부분의 BLADE를 검사하여 균열, 부식, 손상 등을 발견
- LPC (Low-Pressure Compressor)
- HPC (High-Pressure Compressor)
- CC (Combustion Chamber)
-

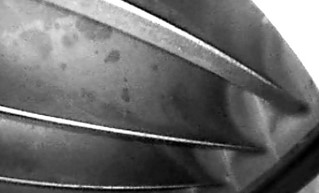

Stage 4 CFM 56-3C1 HPC 끝 부분 파손
-
Convex airfoil에 발생한 균열
엔진 내부 손상 실제 사례(2)
항공기 엔진에서 다양한 부분의 BLADE를 검사하여 균열, 부식, 손상 등을 발견
- HPT-NGV (Nozzle Guide Vane)
- HPT (High-Pressure Turbine)
- LPT (Low-Pressure Turbine)
-
HPT의 Convex쪽 블레이드 손상
-
LPT 내부 블레이드 손상
