중공업 & 플랜트 APPLICATION 소개
Baker Hughes의 산업용 보어스코프는 중공업 & 플랜트 산업에서 자산의 유지 보수 및 폭발과 같은 위험한 상황을 사전에 예방하기 위한 목적으로 매우 유용하게 활용되고 있습니다.
Borescope를 통한 중공업 & 플랜트 분야 검사 대상의 종류- 중공업 파이프 용접 검사
- 열교환기 검사
- 선박 내부 부식 검사
![](https://techsan-eng.com/data/goodsImages/GOODS1_1604034207.png)
APPLICATION
중공업 가스터빈 (1)
중공업에서 사용되는 가스터빈에 연결되어 있는 여러 개의 관들은 탄소강(Carbon Steel)으로 이루어져 있는데, 열과 증기 등 여러가지 환경들은 관의 부식이 빨리 진행되게 하는 요인들 입니다. 따라서 이렇게 부식으로 나오는 부스러기들은 관 내에 쌓이게 되면, 증기 및 열의 이동에 문제가 생겨 터빈의 고장을 일으킬 수 있습니다.
중공업 가스터빈 (2)
이러한 증기 및 열의 이동에 지속적인 문제가 발생할 경우 폭발 사고와 자산의 손실과 같은 매우 위험한 상황이 발생할 수 있기때문에 주기적인 내부 검사를 해야합니다. 이러한 관들은 보통 내부가 좁고 꺽임이 많기 때문에 유연하게 들어갈 수 있는 산업용 내시경의 검사가 적합 합니다.
파이프 (1)
중공업 및 플랜트 분야에는 용접을 통해 이루어진 구조물이 다수활용됩니다. 용접은 같은 종류 또는 다른 종류의 금속재료에 열과 압력을 가하여 고체 사이에 직접 결합이 되도록 접합시키는 방법입니다. 언더 컷, 오버 랩, 슬랙 및 기공이나 용융금속이 밖으로 튀는 피트와 같이 잘못된 용접이 되거나 용접부가 연성에 의해 갈라지는 크랙이 발생할 수 있습니다.
파이프 (2)
크랙이 발생하게 되면 결합이 된 금속재료들이 쉽게 부서지거나 파손되는 문제를 발생할 수 있으며, 이러한 파이프 및 배관은 육안으로 검사하기 매우 힘든 용접부가 많으므로 산업용 내시경을 통한 정밀 검사가 가능합니다.

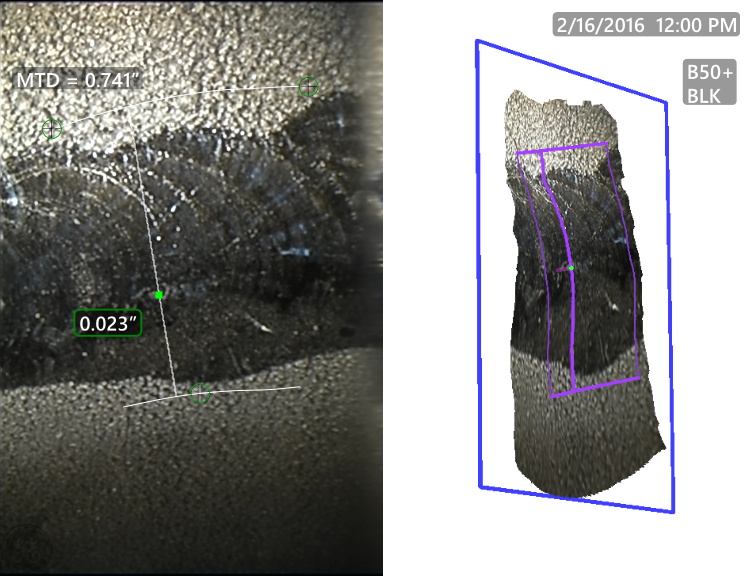

파이프 용접부의 경우 Mentor Visual iQ의 3D 측정 기능을 통해 용접부의 크기를 측정할 수 있어서 용접의 결과를 분석할 수 있으며, 3D 이미지를 통한 확인도 가능합니다.
