최고급 HD 화질의 산업용 비디오 내시경
Experience the power of HD video and 3D measurement in your video borescope inspections.
전문적이고 진보적인 육안 검사 기능을 구현하기 위한 노력을 통해 설계된 Waygate Technologies의 육안 검사 시스템은 뛰어난 이미지, 영상, 측정 기능을 통해 최고 수준의 기술을 제공합니다.

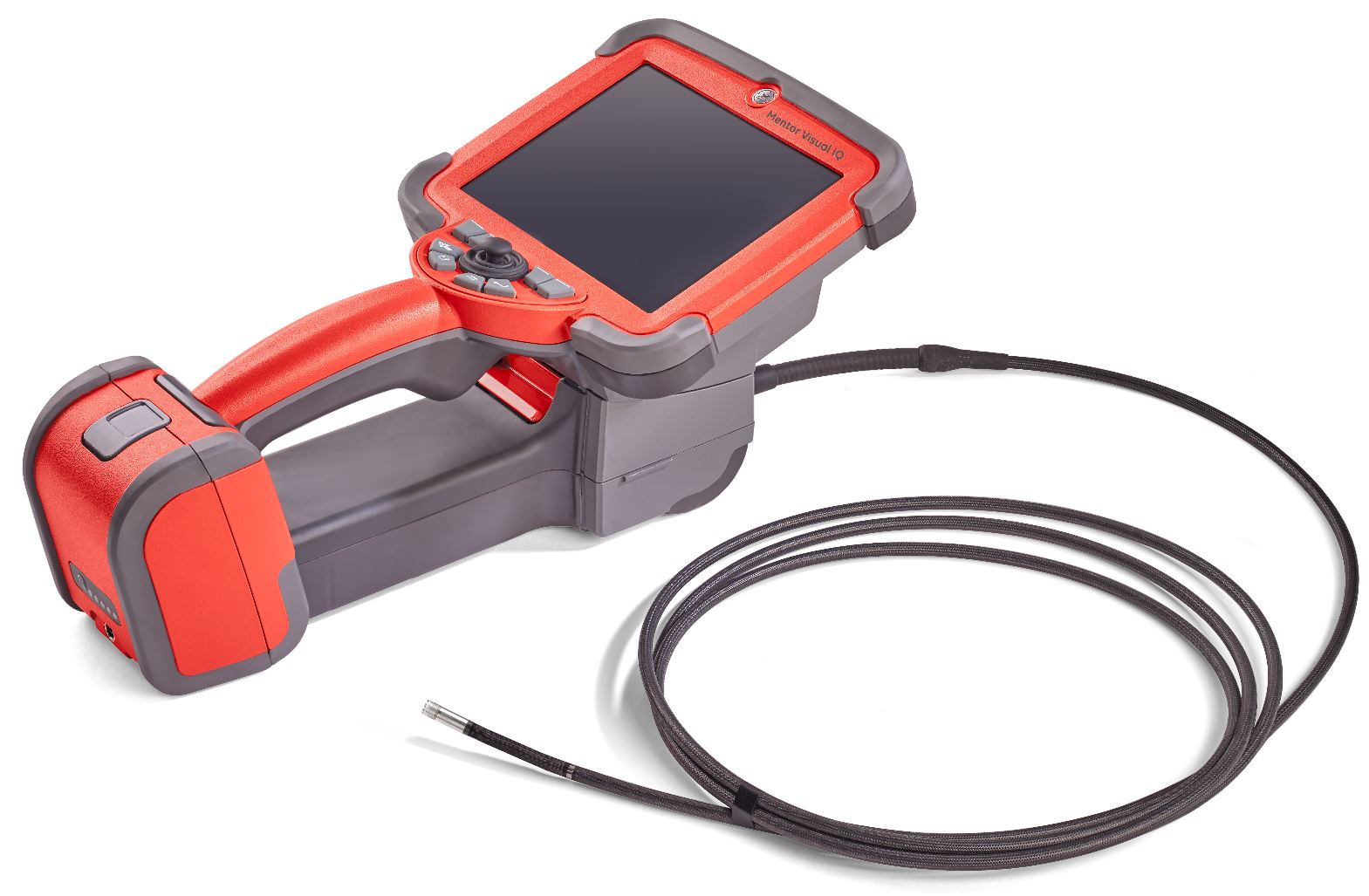

Mentor Visual iQ VideoProbe는 어떠한 산업 환경에서도 사용이 용이하도록 뛰어난 휴대성을 제공할 수 있도록 설계된 디자인이 특징입니다. Mentor Visual iQ를 통해 HD 화질의 검사 카메라와 통합 연결 옵션 기능을 통해 진보한 탐지 능력 및 즉각적인 의사 결정을 할 수 있는 효율성을 제공합니다.
이 유요한 Borescope 검사 도구는 철저하고 정밀한 육안 검사를 수행 가능하도록 하며 산업 자산에 대한 유지와 보수에 대한 Probability of Detection (POD) 기능을 통해 탐지확률을 높이며, 다양한 종류의 교환 가능한 Probe와 플랫폼 구성을 제공합니다. 넓은 시야각을 갖춘 LCD터치스크린 디스플레이는 아주 작고 미세한 대상에 대한 탐지도 가능합니다.
다양한 기능과 우수한 품질, 신뢰성을 기반으로한 Mentor Visual iQ VideoProbe를 통해 어렵고 까다로운 산업 검사 업무를 효율적으로 수행할 수 있습니다. 본 제품을 통해 다양한 호환형 프로브를 적용하여 항공우주, 군, 석유&가스, 발전소, 중공업, 자동차, 전기전자 등 다양한 산업 분야에서 신뢰성도 있는 검사를 수행할 수 있습니다.
Key Solution Characteristics

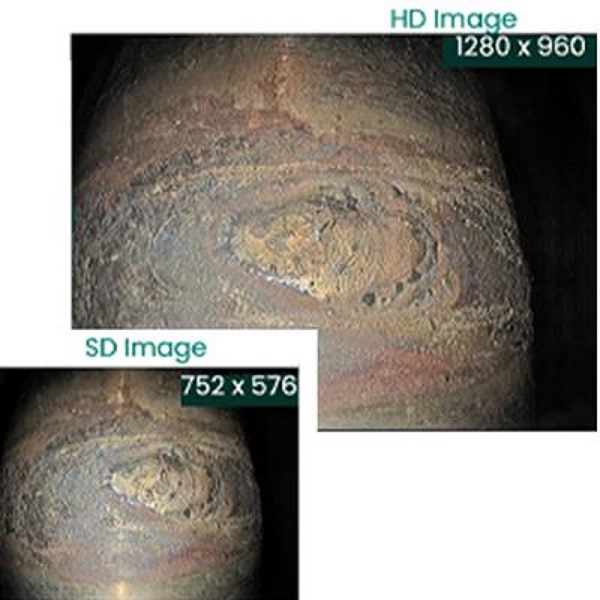

HD Resolution
1.2Mega Pixel의 HD 이미지 해상도를 통한 최고급 화질의 이미지 및 동영상을 제공하며
선명한 이미지를 통해 검사의 정확성을 높이며, 검사의 원활함을 지원합니다.

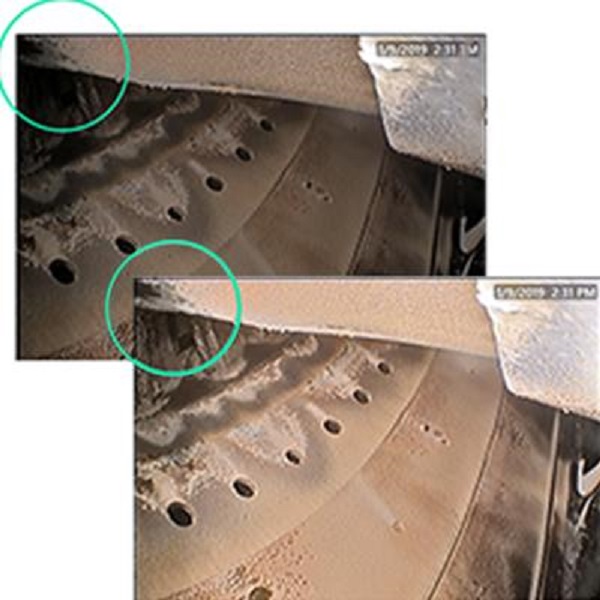

TrueSight Imaging
TrueSight™ 을 통한 고해상도 이미지 캡쳐 및 처리 기능, 정밀한 광학 렌즈를 통한 이미지
변환 기능은 보다 정확한 검사를 진행할 수 있는 기능을 제공합니다.
Mentor Visual iQ Analyze 모델에는 이미지 변환을 가능하게 하는 기능이 탑재되어
있으며 Touch 및 Inspect 모델의 경우 옵션 기능으로 소프트웨어 패키징을 통한 탑재가 가능합니다.
POD 소프트웨어는 다음의 기능을 포함합니다 :
Adaptive Noise Reduction (ANR), Dark Boost, Distortion Correction,
Inverse+, Variable High Dynamic Range (VHDR) and Color Saturation.

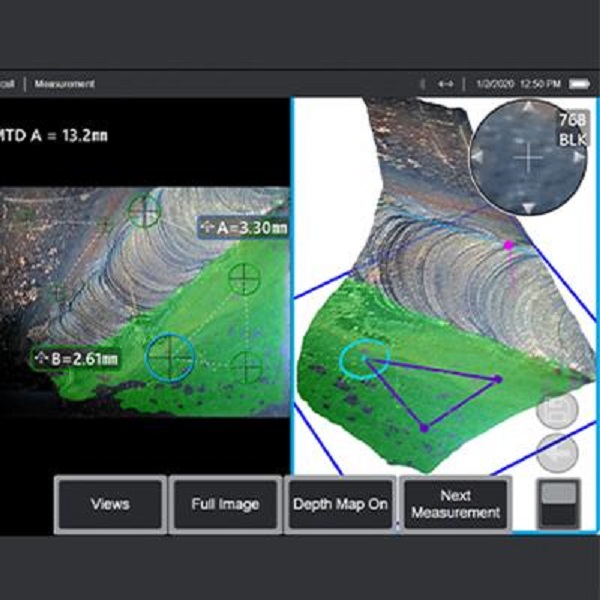

Real3D Measurement
Real3D 측정은 표면에 대한 포인트 클라우드 시각화를 통해 향상된 측정 알고리즘 및 통찰력있는 3D 표면 검사를 통해 정확하고 반복적으로 측정이 가능합니다.
세가지 측정 기능( 3D 위상 측정, 3D 스테레오 측정, 스테레오 측정)을 선택할 수 있습니다.
각각의 기술은 여러 Application에 적합한 측정이 가능하도록 지원하며, 일부 또는 전체 측정 유형과 호환되어 적합한 측정기능을 적용할 수 있습니다. 측정기능에는 길이, 깊이측정 및 면적과 같은 기본적인 측정 기능과 더불어 깊이 프로파일, 면적 깊이 프로파일 및 측정 기준면을 포함한 특수 유형 측정 기능도 포함되어 있습니다. Real 3D 측정은 또한 검사자의 측정을 원활히 할 수 있도록 도우며, 측정오류를 방지 할 수 있는 동적 경고 시스템을 제공합니다.
Digital Tools and Connectivity
Mentor Visual iQ는 검사를 일관성있고 효율적으로 수행하기 위해 사용되는 디지털 장치를 주관하는 장비입니다. 전 세계 어디에서나 On-device 소프트웨어 업데이트가 가능합니다. 또한 클라우드 리콜 된 전문가 및 고객 관리형 보안 태그가 붙은 데이터 저장을 통해 실시간 라이브 협업 검사가 가능하며, 모든 개별적인 검사 요구사항을 충족시킬 수 있습니다.
Redefine Ruggedness
Mentor Visual iQ 시스템은 미국방성 내구성 테스트 인증(MIL-STD)을 통해 열악한 검사 환경에서도 우수한 내구성을 통해 검사가 가능하며 최고의 성능을 발휘합니다.
표준 준수 및 분류:
● MIL-STD-810G 미국 국방부 환경 테스트 섹션 501.5, 502.5, 506.5, 507.5, 509.5, 511.5, 514.5, 516.5, 521.3
● MIL-STD-461G 미국 국방부 전자기 간섭 - RE102 및 RS103 - ABOVE DECK
● 준수 기준 사항 - Group 1 Class A; EN61326-1, IEC CB Scheme, UL/EN/CASE-C22.2
61010-1, IEC 62133, UN/DOT T1-T8, EU RoHS 2, EU RED Drective, ISTA 2G
● IP 등급 : IP65 (조립), IP55 (분리)
Mentor Visual iQ Borescope Adapter
Rigid Borescope와 Flexible Fiberscope를 Mentor Visual iQ VideoProbe에 적용이 가능합니다.
Mentor Visual iQ용 보어스코프 어댑터는 Rigid Borescope의 광학적 우수성, 내구성 및 고온환경에서의 작동 가능성과
Mentor Visual iQ의 이미지 캡쳐 및 데이터 관리 기능이 결합되어 있습니다. 보어스코프 어댑터는 상호 교환 가능한 프로브로서
Mentor Visual iQ Handset과 연결하여 육안 검사의 다용성을 제공합니다.
신뢰도 높은 설계의 특징
● Mentor Visual iQ 시스템과 Borescope의 연계된 조명
● VGA 카메라를 통한 실시간 비디오 촬영 및 고해상도 캡쳐
● 케이블 및 연결 최소화
● 모든 Mentor Visual iQ 시스템의 데이터 관리 기능 적용
이점
● 모든 Waygate Technologies의 Rigid Borescope 및 Flexible Fiberscope의 적용 가능
● 다른 제조업체의 Borescope와 Fiberscope에도 적용 가능
Stereo vs. Real3D Stereo Measurement
Stereo vs. Real3D Stereo Measurement
Depth Measurement of Pitting using 3D Phase Structured Light
