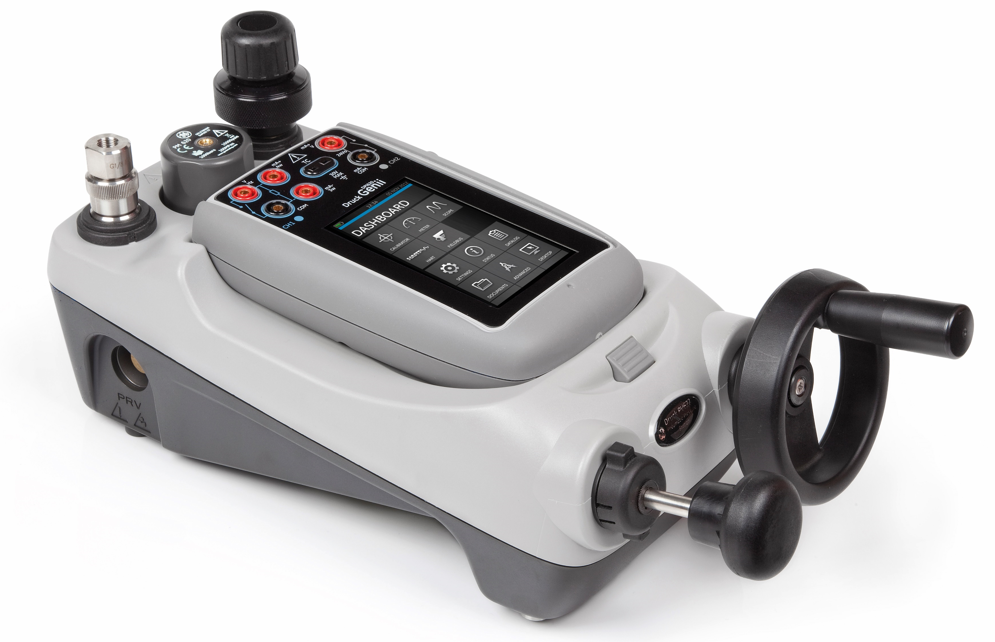

DPI 620 Genii 의 특징

• 고해상도 터치 디스플레이 및 유저 인터페이스를 통해 간단한 손짓과 움직임으로 사용 편의성 향상

• 완전한 매뉴얼 라이브러리, 내장 모뎀과 무료 업그레이드 기능을 갖춘 HART / Foundation Fieldbus 디지털 통신기

• ATEX 및 IECEx 인증된 제품으로 zone 1 및 2 분류의 위험 구역에서 사용 가능

• 교정, HART 및 Foundation Fieldbus와 같은 앱을 신속하게 실행할 수 있게 설계된 인터페이스

• TASK 메뉴를 통해 압력 및 온도 송신기, 변환기, 스위치 및 밸브 포지셔너와 같은 일반적인 장치의 단일 터치 구성 가능

• 즐겨찾기를 통해 자신만의 메뉴 구성 가능

• 모든 1세대 DPI 620 및 새로 출시된 Genii 시스템의 구성 요소들은 압력 스테이션, 압력 모듈 및 모든 부속품들에 대한 상호 교환 가능

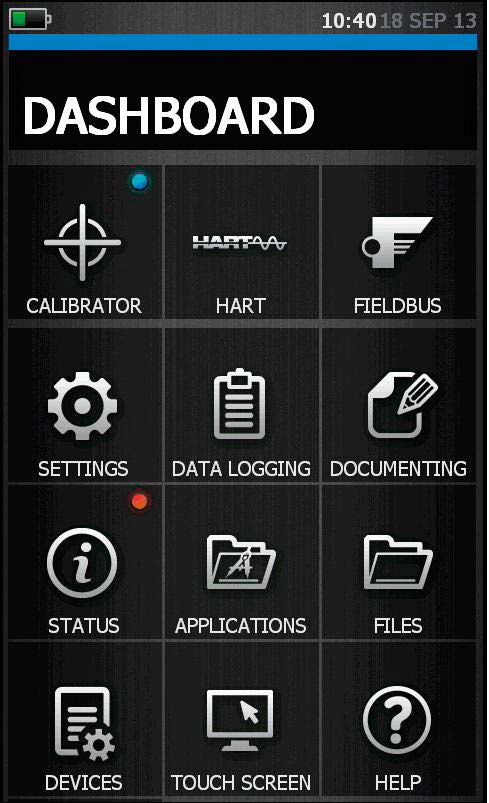

DASHBOARD 소개

Calibrator
• 한 번의 터치로 대부분의 작업 가능 (ex. 압력송신의 경우 P 에서 I 로 변환)
• 전기, 주파수, 온도 및 압력 측정, 생성 및 시뮬레이션에 대한 최고의 정확도
• 장비의 input의 시뮬레이션과 output의 측정을 동시에 가능
• input/output간의 에러 계산
• 100 bar/1,500 psi 공압과 1,000 bar/15,000 psi 유압의 생성이 가능한 압력 시스템
• 25 mbar /10 inH2O 에서 1,000 bar/15,000 psi 까지 범위 선택이 가능한 교환형 압력 모듈

Documenting
• 최대 6개 채널 동시 데이터 기록
• 교정 절차의 자동화 및 문서화 가능
• 절차 및 결과에 대한 전체 내용의 저장 가능
• 이미지, txt, 엑셀 및 PPT를 포함한 오피스 문서에 대한 읽기 가능
• 교정 관리 S/W와 호환 가능

HART Communicator
• 추가 교정장비 없이 아날로그 변수 측정 및 생성
• 전원이 없을 경우 Genii를 통해 24 V 혹은 28 V 공급 가능
• 250 ohm의 저항의 추가 가능
• 무료로 제공되는 S/W와 최신 DD 라이브러리로 쉬운 업그레이드 가능
• offline 에서 구성의 변경 및 생성 가능
• 장치의 구성을 PC로 전송 가능

Foundation Fieldbus communicator (옵션)
• Fieldbus 통신기로서 완벽한 구성 및 교정 가능
• 장비 매뉴얼에 대한 내장
• 무료로 제공되는 S/W와 최신 DD 라이브러리로 쉬운 업그레이드 가능

PM620 압력 모듈의 특징

• 설정이나 교정 없이 간단한 교환 가능
• 간단한 나사의 고정이나 공구 불필요
• 25 mbar 에서 1,000 bar (10 inH2O 에서 15,000 psi)의 압력 범위
• 0.005% FS의 정확도

이 PM620은 디지털 출력 센서 기술을 모두 포함한 최신 압력 모듈로 간단한 압력 범위의 조정을 가능하게 도와줍니다. 추가적인 나사나 공구 필요 없이 압력 및 전기의 연결이 가능하며, 추가적인 설정이나 교정 없이 장착만 하면 자동으로 압력 범위와 정확도가 변경됩니다.

PV621 압력 생성 스테이션

• 간단히 압력을 생성시키고 범위를 재설정하는 유능한 압력 테스트 시스템
• 간편한 압력 생성
- 95% 의 진공으로 공압 20 bar (300 psi)
- 95% 의 진공으로 공압 100 bar (1,500 psi)
- 유압 0 to 1000 bar (15,000 psi)

• 핸드 펌프를 위한 독립형 유닛
• 경쟁 제품들과 비교했을 때 최고의 성능

95%의 진공으로 공압 20 bar까지 생성 가능한 PV621
95%의 진공으로 공압 100 bar까지 생성 가능한 PV622
유압으로 1,000 bar까지 생성 가능한 PV623

각각의 압력 스테이션은 기존의 핸드 펌프를 완벽하게 대체할 수 있으며 쉽고 편하게 압력을 생성할 수 있습니다.
PM620 압력 모듈과 DPI 620 교정기와 이 압력 스테이션을 결합하여 자체 압력 교정기로도 활용이 가능합니다.
